РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ВЕДЕТСЯ ПО СОВРЕМЕННЫМ МЕТОДОЛОГИЯМ И ПРАКТИКАМ
Преимущества и надежность
Подтверждена совместимость с ведущими отечественными операционными системами Astra Linux, Alt Linux, РедОС, Атлант;
Integrity SCADА работает в Astra Linux Смоленск, в том числе в режиме замкнутой программной среды;
Работа в системах виртуализации, в том числе открытой zVirt и отечественной СВ «Брест», поддержка контейнеризации;
Подтвержденная совместимость с антивирусами Dr.WEB Industrial, Kaspersky ICS.
Неоспоримые достоинства
ИНЖИНИРИНГ
- Открытость;
- Гибкость конфигурирования;
- Короткие сроки разработки проектов автоматизации;
- Возможность использования готовых библиотек объектов визуализации;
- Возможность построения распределенных систем;
- Простота разработки и развития.
ЭКСПЛУАТАЦИЯ
- Надежность;
- Высокая производительность;
- Fault Tolerance - высокая отказоустойчивость;
- Использование привычных технологий АСУ ТП;
- Простота обслуживания;
- Обучение и сопровождение рабочего процесса;
- Техническая поддержка.
МЕНЕДЖМЕНТ
- Маштабируемость;
- Легкая интеграция;
- Открытая и понятная архитектура;
- Снижение сроков внедрения проектов;
- Гибкий подход к лицензированию;
- Снижение издержек на разработку;
- Большое количество сертифицированных интеграторов.
ПРОГРАММНО-ИНСТРУМЕНТАЛЬНЫЙ КОМПЛЕКС INTEGRITY SCADA ДЛЯ РЕАЛИЗАЦИИ СИСТЕМ УПРАВЛЕНИЯ БЕЗ ОГРАНИЧЕНИЯ НА ИСПОЛЬЗОВАНИЕ ПО ОТРАСЛЯМ ПРОМЫШЛЕННОСТИ
модульная АХИТЕКТУРА INTEGRITY SCADA
Компоненты, входящие в состав комплекса, позволяют создавать системы управления любым технологическим процессом и инфраструктурой предприятия.
Транспорт данных
Серверные компоненты
Отчеты и аналитика
Резервирование
Информационная безопасность
Клиентские компоненты
Проприетарные протоколы
Web - компоненты
Дополнительные компоненты
Серверные компоненты
IntegrityServer
Сервер оперативных данных (ввода/вывода ). Сбор данных по технологическим протоколам, математическая предобработка данных, генерация сообщений о событиях и авариях, предоставление данных сторонним системам и клиентским приложениям.
IntegrityHistoryServer
высокопроизводительный сервер исторических данных, обеспечивающий сбор и хранение данных технологического процесса, а также предоставление исторических данных сторонним системам и клиентским приложениям
IntegrityDataTransport
Система транспорта технологических данных. Транспорт данных как между локальными компонентами ПК, так и в рамках территориально распределенных источников данных и клиентских компонентов, организует единое адресное пространство
IntegrityGateWays
Набор внешних протоколов в том числе проприетарных, для интеграции с устройствами автоматизации
Клиентские компоненты
IntegrityHMI
Приложение визуализацииразработка и отображение мнемосхем для мониторинга технологического процесса
IntegrityAlarms
Приложение отображения событий отображение сообщений об авариях и событиях
IntegrityTrends
Приложение отображения графиков построение трендов, графиков, таблиц
IntegrityContainer
Приложение-контейнер обеспечение работы клиентских компонент в виде отдельного десктопного приложения
IntegritySimpleReports
Создание отчетов на основе шаблонов простое создание отчетов на основе шаблонов, подготовленных в офисных пакетах
IntegrityXYPlot
Приложение построения Х-Y графиков построение зависимостей величины от величины
IntegrityDataViewer
Анализ исторических данных и событий просмотр исторических данных и событий без доступа к серверу
IntegrityOPCUATools
естовый OPC UA-клиент удобный инструмент разработчика для быстрого просмотра и изменения значений сигналов оперативных и исторических источников данных
IntegrityVideoViewer
Отображение видеопотока просмотр любых видеофайлов или видеопотоков, в том числе с камер видеонаблюдения или web-трансляций
IntegrityWebHMI
Web-приложение отображения событий (WebHMI, WebAlarms, WebTrends) клиент удаленного просмотра технологического процесса в реальном времени через
IntegrityChatBot
Просмотр технологических данных в месседжерах уведомление пользователя о возникающих событиях и изменении сигналов в ходе технологического процесса
Информационная безопасность
IntegrityClientSecurity
IntegrityEnvironmentControl
IntegrityGuard
Программно-инструментальный комплекс внесён в государственный реестр систем сертификации средств защиты информации по требованиям безопасности информации.
Реестровая запись ФСТЭК России №4935.
Уровень информационной безопасности компонент программного комплекса соответствует требованиям по обеспечению безопасности применяемых на объектах критической информационной инфраструктуры (КИИ) 1, 2, 3 категории значимости, установленной Федеральным законом от 26.07.2017 №187-ФЗ «О безопасности критической информационной инфраструктуры Российской Федерации».
Безопасность передаваемых данных
- Использование безопасного протокола передачи данных во всех компонентах комплекса;
- Поддержка всех актуальных политик безопасности в соответствии со спецификацией OPC UA 1.05.02;
- Ограничение подключения;
- Подключение с использованием учетных данных или сертификата пользователя;
- Ассиметричное шифрование по открытому и закрытому ключу;
- Организация защищенного канала связи в распределенных системах даже в условиях открытой сети.
Разграничение доступа
- Настройка разграничения доступа на основе ролевой модели;
- Гибкая настройка политик безопасности;
- Аудит действий пользователей и администраторов системы;
- Ограничение доступа по времени и продолжительности сессии;
- Кластерная авторизация пользователей;
- Журнал информационной безопасности;
- Интеграция с SIEM системами по Syslog, в том числе с Ankey SIEM NG.
Контроль среды исполнения
- Контроль утилизации ресурсов (загрузка ЦП, ОЗУ, дисков, температуры);
- Контроль среды исполнения (состояние процессов, служб);
- Контроль целостности системного и прикладного ПО;
- Ограничение запуска прикладного ПО при нарушении целостности;
- Регистрация, формирование сигнализации и возможность автоматической реакции на инциденты;
- Интеграция с журналом ИБ и SIEM системами по Syslog.
Нативный кроссплатформенный код на С++ Собственная реализация межпроцессного взаимодействия Собственная NoSQL СУБД хранения временных рядов и таблиц Единая шина данных на основе открытого стандарта ОРС UA Собственный framework
Полностью управляемый исходный код Интегрированная киберзащита АСУ ТП Безопасность встроена, а He добавлена Исполнение функций ИБ для среднего и верхнего уровня АСУ ТП Сертифицированные встроенные СЗИ

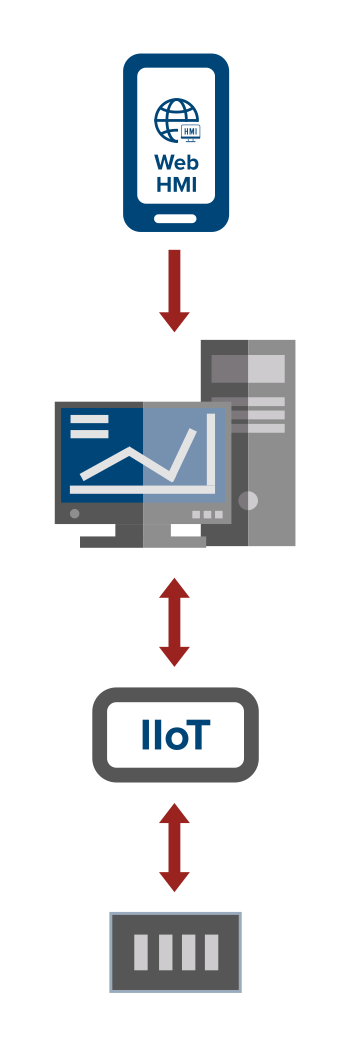

ВНЕШНИИ МОДУЛИ СВЯЗИ
Богатые возможности информационного обмена
Открытые технологические протоколы
- OPC UA;
- OPC DA, OPC AE, OPC HDA (на платформе Windows);
- Modbus TCP/IP, Modbus RTU, Modbus RTU Over TCP/IP;
- ГОСТ Р МЭК 60870-5-101/104 Client, Server;
- МЭК-61850 MMS;
- MQTT;
- SQL (для интеграции с внешними MES, ERP, BI системами).
Проприетарные протоколы производителей оборудования
- S7;
- EtherNet/IP CIP;
- Unet.
Протоколы для диагностики системы
- SNMP;
- ICMP;
- Syslog.
В том числе по проприетарным протоколам
- Шлюз обеспечивающий обмен данными с контроллерами по протоколу S7;
- Шлюз обмена данных с контроллерами по протоколу EtherNet/IP;
- Интеграция со сторонними СУБД посредством SQL-запросов;
- Интеграция с опросчиками по протоколу ModBus TCP/IP, когда компонента выступает в роли подчинённой станции;
- Интеграция MQTT-устройств.
